MAQUINARIA DE CORTE POR AGUA
SERIE INTEC G2
SISTEMAS WATERJET DE ALTA PRESIÓN
TECHNI Waterjet se centra en ofrecer sistemas corte por agua innovadores y de calidad, que utilizan tecnología de punta para ofrecer soluciones de corte en beneficio de la fabricación industrial.
Mediante importantes inversiones en I+D, TECHNI Waterjet se esfuerza por implementar la última tecnología disponible para sus máquinas, con el fin de desarrollar los mejores productos para el mercado en una escala global.
MODELOS

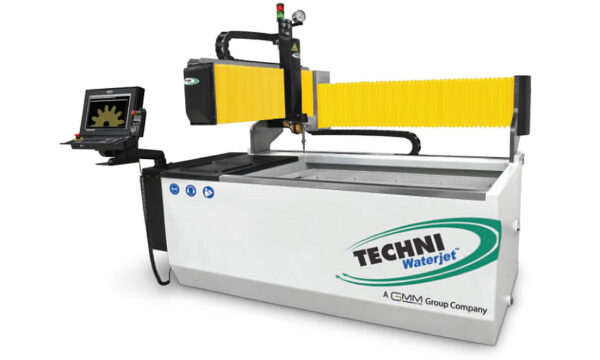

Intec-G2 35
| MÓDULO | i35-G2 |
|---|---|
| TAMAÑO DE LA MÁQUINA (L x W x H) Sin inluir mandos o cabina de control |
1700 x 2600 x 2050 mm 67” x 102,3” x 80,7” |
| PESO DE LA MÁQUINA | 1600 kg – 3530 lb |
| PESO DE LA MÁQUINA con agua | 5200 kg – 12500 lb |
| DIMENSIONES DE LA TABLA DE CORTE | 1060 x 1670 mm |
| TABLA DE CORTE sin PAC60 | 915 x 1525 mm 36” x 60” |
| ÁREA DE CORTE EN BISEL con PAC60 | 560 x 1170 mm 22” x 46” |
| ÁREA DE CORTE MAXIMIZADA con PAC60 | 735 x 1465 mm 28,9” x 57,6” |
| PRECISIÓN DE MOVIMIENTO* | ± 0,1 mm – 0,004” |
| REPETIBILIDAD DEL MOVIMIENTO* | ± 0,025 mm – 0,001” |
| VELOCIDAD MÁX. DE AIRE | 17,5 m/min – 700 in/min |
| VELOCIDAD MÁX. DE CORTE | 17,5 m/min – 700 in/min |
| GROSOR MÁX. DE MATERIAL | 200 mm – 8” |
| GROSOR MÁX. DE MATERIAL con PAC60 | 115 mm – 4,5” |

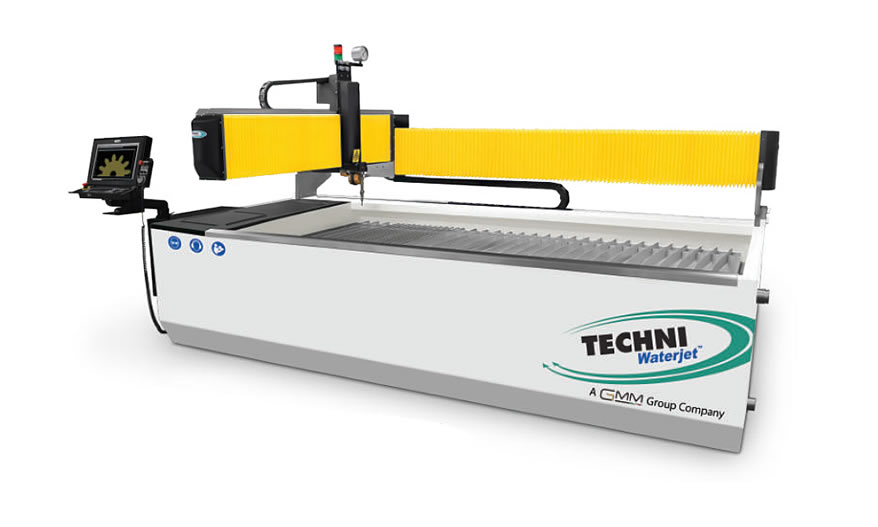

Intec-G2 510
Intec-G2 612
| MÓDULO | i510-G2 | i612-G2 |
|---|---|---|
| TAMAÑO DE LA MÁQUINA (L x W x H) Sin inluir mandos o cabina de control |
4200 x 2350 x 2050 mm 165” x 92” x 80,7” |
4900 x 2650 x 2050 mm 193” x 104,3” x 80,7” |
| PESO DE LA MÁQUINA | 2010 kg – 4431 lb | 2330 kg – 5140 lb |
| PESO DE LA MÁQUINA con agua | 6800 kg – 15000 lb | 8700 kg – 19180 lb |
| DIMENSIONES DE LA TABLA DE CORTE | 1550 x 3125 mm 61” x 123” |
1860 x 3690 mm 73,2” x 145,3” |
| TABLA DE CORTE sin PAC60 | 1525 x 3050 mm 60” x 120” |
1830 x 3660 mm 72” x 144” |
| ÁREA DE CORTE EN BISEL con PAC60 | 1120 x 2700 mm 44” x 106” |
No disponible |
| ÁREA DE CORTE MAXIMIZADA con PAC60 | 1460 x 3005 mm 57,4” x 118” |
No disponible |
| PRECISIÓN DE MOVIMIENTO* | ± 0,12 mm – 0,005” | ± 0,15 mm – 0,006” |
| REPETIBILIDAD DEL MOVIMIENTO* | ± 0,025 mm – 0,001” | ± 0,05 mm – 0,002” |
| VELOCIDAD MÁX. DE AIRE | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min |
| VELOCIDAD MÁX. DE CORTE | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min |
| GROSOR MÁX. DE MATERIAL | 200 mm – 8” | 200 mm – 8” |
| GROSOR MÁX. DE MATERIAL con PAC60 | 115 mm – 4,5” | No disponible |

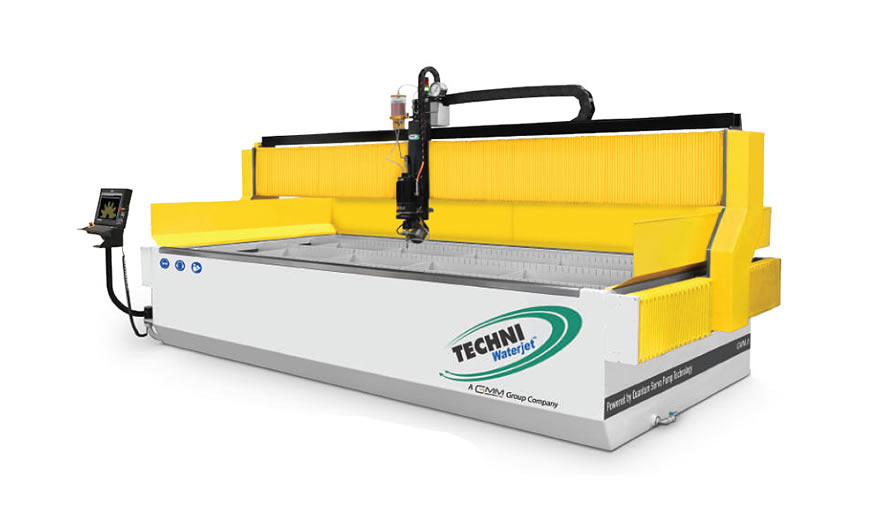

Intec-G2 613
| MÓDULO | i613-G2 |
|---|---|
| TAMAÑO DE LA MÁQUINA (L x W x H) Sin inluir mandos o cabina de control |
5200 x 2700 x 2300 mm 205” x 106” x 91” |
| PESO DE LA MÁQUINA | 3600 kg – 7950 lb |
| PESO DE LA MÁQUINA con agua | 8100 kg – 17860 lb |
| DIMENSIONES DE LA TABLA DE CORTE | 1930 x 3870 mm 76” x 152,3” |
| TABLA DE CORTE sin PAC60 | 1700 x 3700 mm 66,9” x 145,7” |
| ÁREA DE CORTE EN BISEL con PAC60 | 1700 x 3700 mm 66,9” x 145,7” |
| ÁREA DE CORTE MAXIMIZADA con PAC60 | 1700 x 3700 mm 66.9” x 145,7” |
| PRECISIÓN DE MOVIMIENTO* | ± 0,15 mm – 0,006” |
| REPETIBILIDAD DEL MOVIMIENTO* | ± 0,05 mm – 0,002” |
| VELOCIDAD MÁX. DE AIRE | 17,5 m/min – 700 in/min |
| VELOCIDAD MÁX. DE CORTE | 17,5 m/min – 700 in/min |
| GROSOR MÁX. DE MATERIAL | 200 mm – 8” |
| GROSOR MÁX. DE MATERIAL con PAC60 | 130 mm – 5” |

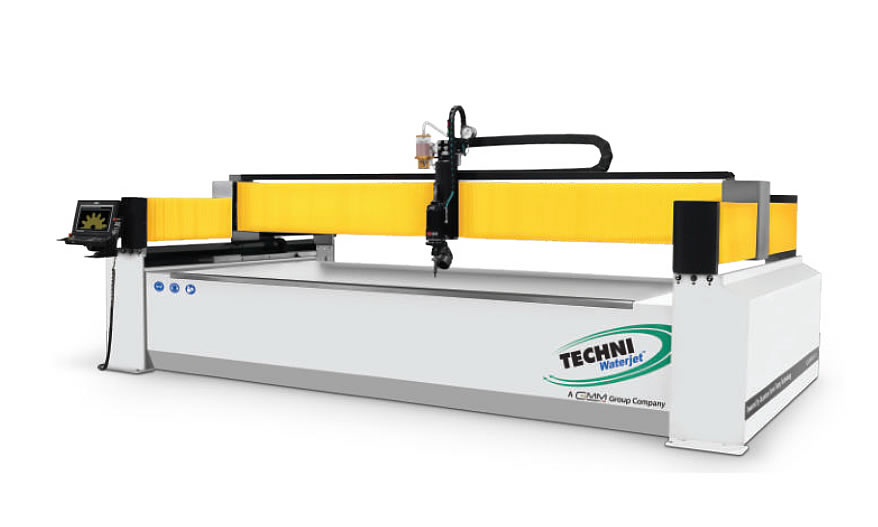

Intec-G2 713
Intec-G2 815
Intec-G2 1020
| MÓDULO | i713-G2 (i713XL) | i815XL-G2 | i1020-G2 |
|---|---|---|---|
| TAMAÑO DE LA MÁQUINA (L x W x H) Sin inluir mandos o cabina de control |
5800 x 3100 x 2100 mm 228” x 122” x 82,7” |
6580 x 3500 x 2100 mm 269,7” x 137,8” x 82,7” |
8000 x 4200 x 2000 mm 315” x 165,3” x 78,7” |
| PESO DE LA MÁQUINA | 4160 kg – 9180 lb | 4510 kg – 9940 lb | 7170 kg – 15800 lb |
| PESO DE LA MÁQUINA con agua | 12680 kg – 27950 lb | 13010 kg – 28700 lb | 22420 kg – 49430 lb |
| DIMENSIONES DE LA TABLA DE CORTE | 2000 (2200) x 4000 mm 78,7” (86,6“) x 157,5” |
2380 x 4780 mm 93,7” x 188,2” |
3200 x 6250 mm 126” x 246” |
| TABLA DE CORTE sin PAC60 | 2000 x 4000 mm 78,7” x 157,5” |
2350 x 4750 mm 92,5” x 187” |
3050 x 6100 mm 120” x 240” |
| ÁREA DE CORTE EN BISEL con PAC60 | 1600 (2000) x 3650 mm 63” (78,7“) x 143,7” |
2050 x 4450 mm 80,7” x 175,2” |
2730 x 5800 mm 107,5” x 228,3” |
| ÁREA DE CORTE MAXIMIZADA con PAC60 | 1900 (2000) x 4000 mm 74,8” (78,7“) x 157,4” |
2350 x 4750 mm 92,5” x 187” |
3030 x 6100 mm 119,2” x 240” |
| PRECISIÓN DE MOVIMIENTO* | ± 0,15 mm – 0,006” | ± 0,15 mm – 0,006” | ± 0,15 mm – 0,006” |
| REPETIBILIDAD DEL MOVIMIENTO* | ± 0,05 mm – 0,002” | ± 0,05 mm – 0,002” | ± 0,05 mm – 0,002” |
| VELOCIDAD MÁX. DE AIRE | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min |
| VELOCIDAD MÁX. DE CORTE | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min | 17,5 m/min – 700 in/min |
| GROSOR MÁX. DE MATERIAL | 200 mm – 8” | 200 mm – 8” | 200 mm – 8” |
| GROSOR MÁX. DE MATERIAL con PAC60 | 200 mm – 8” | 200 mm – 8” | 200 mm – 8” |

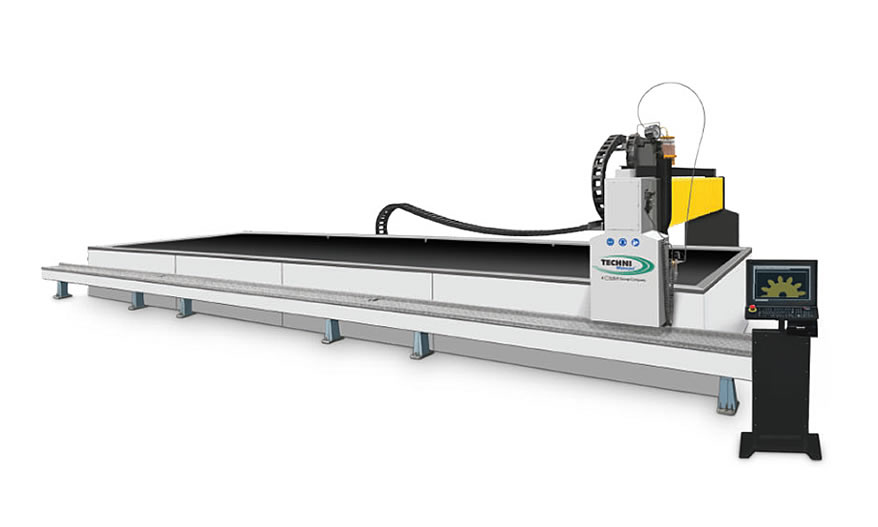

Intec-G2 1033
| MÓDULO | i1033-G2 |
|---|---|
| TAMAÑO DE LA MÁQUINA (L x W x H) Sin inluir mandos o cabina de control |
12800 x 5400 x 2200 mm 503,9” x 212,6” x 86,6 |
| PESO DE LA MÁQUINA | 10800 kg – 23800 lb |
| PESO DE LA MÁQUINA con agua | 38800 kg – 85540 lb |
| DIMENSIONES DE LA TABLA DE CORTE | 10150 x 3270 mm 399,6” x 128,7” |
| TABLA DE CORTE sin PAC60 | 10000 x 3000 mm 393,7” x 118,1” |
| ÁREA DE CORTE EN BISEL con PAC60 | 10000 x 3000 mm 393,7” x 118,1” |
| ÁREA DE CORTE MAXIMIZADA con PAC60 | 10000 x 3000 mm 393,7” x 118,1” |
| PRECISIÓN DE MOVIMIENTO* | ± 0,1 mm – 0,004” |
| REPETIBILIDAD DEL MOVIMIENTO* | ± 0,05 mm – 0,002” |
| VELOCIDAD MÁX. DE AIRE | 17,5 m/min – 700 in/min |
| VELOCIDAD MÁX. DE CORTE | 17,5 m/min – 700 in/min |
| GROSOR MÁX. DE MATERIAL | 200 mm – 8” |
| GROSOR MÁX. DE MATERIAL con PAC60 | 175 mm – 7” |
Características
Break Away Head
Si el cabezal de corte choca inadvertidamente con una abrazadera/accesorio, golpea el borde de una pieza de trabajo o una parte volteada, el Break Away Head detectará el choque y detendrá automáticamente la máquina. Su tolerancia de precisión y el diseño aseguran que la recuperación de accidentes y el volver a la posición anterior exacta es fácil.
Eje Servo Z
Servo eje Z con recuperación automática de posición de altura, mapeo láser del terreno (opcional) y óptica de ubicación de borde.
Subida y bajada del agua
Sube y baja el agua con solo presionar un botón para un funcionamiento más silencioso y limpio y corte sumergido más seguro; nuestros tanques incluyen soldaduras herméticas de una cámara de aire que utiliza la presión de aire normal del taller para elevar o bajar el nivel del agua. No se requieren partes móviles, un encendido/apagado la válvula solenoide permite el ajuste del nivel de agua en unos pocos segundos.
Alimentador variable y monitoreo Tech-Sense
Con nuestro nuevo alimentador de abrasivo variable, suministro de granate al corte el software ajusta automáticamente el cabezal, p. durante baja perforación a presión. Además, el Sistema de Monitoreo Tech-Sense permite un funcionamiento verdaderamente desatendido. Después de una interrupción, el el programa de corte se puede reanudar fácilmente.
Sistema dosificador de abrasivo
Este sistema consiste en un tanque de almacenamiento de abrasivo y un alto tanque de suministro de presión. La unidad electrónica asegura un continuo suministro de abrasivo y controla los componentes neumáticos. La neumática ajustable permite un suministro de abrasivo variable que es transportado fácilmente a distancias más largas con aire comprimido.
Mando de control remoto
El MPG brinda un control completo de jogging en X-Y y Z, lo que permite manualmente viento hacia adelante o hacia atrás a través de un camino de corte. Esto permite que el
operador para encontrar el punto exacto desde el cual reiniciar el corte después una parada, o simplemente para localizar una pieza precortada.
OPCIONES
Mapeo láser
El láser realiza una precisa asignación de la pieza de trabajo al aumentar la precisión del corte. Es capaz de perforar mapas de puntos, la hoja completa y caminos, así como encontrar el origen y bordes de la hoja.
Indicador de alta presión
El indicador HP muestra la presión en la línea de agua de alta presión. Esto permite que el operador sepa la presión real suministrada al cabezal de corte y ayuda en solución de problemas.
Doble cabezales de corte
Los cabezales de corte gemelos aumentan la productividad. La máquina ejecutará el programa una vez, pero cortando el doble. La potencia de la bomba es una variable de decisión clave cuando se considera esta opción.
Sistema de eliminación de restos
Elimina rápida y fácilmente el lodo abrasivo del tanque de agua de cualquier waterjet. Operación rentable que reduce el tiempo de inactividad debido a limpieza. Puede ser usado de forma variable donde sea necesario.
Sistema GRS
El GRS recoge abrasivo usado acumulado en la parte inferior del tanque Waterjet. El abrasivo se bombea al GRS donde se asienta en un bolsa mientras el agua es devuelta al tanque.
Woda Code Green
Aumenta la vida y la durabilidad de su sistema de chorro de agua por optimizar el agua de corte para las necesidades de su sistema Waterjet. Sistema de cartucho fácil de usar, con instalación plug-and-play.
Barreras de seguridad
Hay dos opciones disponibles:
1 – Puerta corrediza de seguridad con
ventanas de policarbonato.
2 – Cortina de luz de seguridad
sensor de intrusión
Ambas opciones incluyen lateral y
valla trasera
Notificación SMS
La notificación externa puede ser muy útil con programas largos operaciones a oscuras. La máquina puede enviar un mensaje de texto si se activa una alarma durante un programa de corte o cuando el trabajo se ha completado. Luego puede enviar un mensaje de texto para decirle a la máquina que continúe, para abortar el programa, o simplemente para pedir información.
Retroalimentación de escala linear
La retroalimentación de escala lineal es lo que hace posible las tolerancias más altas. Mapeando todo el área de corte con un láser calibrado interferómetro digital, el sistema de movimiento puede ofrecer posicionamiento preciso de 0,05 mm (0,002”). Se aumenta la repetibilidad del movimiento a 0,025 mm (0,001”).
